大家好，今天要给大家介绍我最近弄的一个DIY项目，给GBA SP加上USB C接口，实现充电及音频输出！这应该是全球第二台完成此改造的GBA SP，如果你也感兴趣请继续往下看或上B站看视频：

https://www.bilibili.com/video/BV1MU4y1s72b

GBA SP 老玩家都知道SP的充电口有多坑：非通用口，巨大，线材质量差接口普遍氧化接触不良；更可恨还整合了音频输出，如果用耳机还要另外配转接头，而转接头会让原来就很明显的杂音进一步加大。

那么有没有好的解决方案呢？我研究了很久外网的改造方案以及自己思考规划，希望找到一个能把充电接口和耳机孔解决的方案。充电方面有不少USB C改造，比较简单，基本上只要焊好2条线就能搞定，youtube已有很多改造。但是耳机孔的改造就很不好办了，因为3.5mm耳机孔的模块大小原因，在紧凑的GBA SP外壳中很难找到合适位置容纳，我看到的几个方案中都会有碍手碍脚的感觉，根本不适合正常使用，例如以下两个方案所示：放在右侧的话，操作时时时刻刻被耳机插头顶着手掌；放底部方案算是堪用了，但是底部那边的螺丝等于是废了，外壳的紧密性就没法保证了(图中也可以看到左下侧外壳因为没有螺丝固定，而导致缝隙明显偏大)。



这个耳机孔位置的问题困扰我很久，直到一天我想到USB C不是就有音频接口功能么，那么多手机都没耳机孔，干脆把GBA SP的接口换成USB C不就把充电和耳机都解决了！而且也不用担心位置找不到，直接把原来的SP插座给去了，不就有办法了。但是作为做电路知识不太熟的我，实在不清楚哪些主板的焊盘是可以用于充电，哪些用于音频输出，只能去Youtube一顿翻找。

非常幸运有一位德国玩家已经完成了USB C兼容充电和音频的改造，而且在与他/她交流后，他/她也分享了引脚的焊接示意图:) ，让我们感谢他/她 666Gothicgirl （视频地址：https://youtu.be/5_2sGFCsaPw）

于是我就激情开干了，首先是拿一个没有屏幕的主板焊接了SP插座上6个脚后连测试针测试可行性，果然成功！



然后正式开始上机，第一步就是要把原来的SP充电插座取下。在这里遇到了第一个难题也是希望大家改造时特别注意的要点：最好用热风枪配合吸锡器来卸插座，因为那两个固定脚在插孔的锡很多，需要一边加热一边除去焊锡，我始终没有除干净。最终导致正面6个引脚焊盘最后全部给我烫坏了……



出事不利，等于我没办法用 666Gothicgirl 的办法直接在原来插座的焊盘飞线了，我必须找到其他备用焊盘。经过一番折腾，配合万用电表我终于确定了所有6个脚的备用焊盘，而且这些焊盘面积比较大，飞线也更容易了。所以如果你最终也没保住焊盘，我这里给了备用方案，最后的方案图中右侧我标记焊盘位置就是我用的。剩下就是一顿焊接，一共6个位置，不过由于USB C的固定脚就是GND，所以我只飞了5根线。



后面的任务就是把飞线按照对应关系，焊接到USB C的母座上。因为要充电+音频输出，所以需要买24Pin的母座，但其实只要用到A面的6个Pin。666Gothicgirl 推荐的母座如下图所示，我比较多家的其他规格母座后，目前也确认虽然还需要做一些修剪，但这款是最合适的。

焊接结束完，你会发现一个新的难点，那就是如何固定USB C母座呢？这里是需要经常拔插的，如果不固定好，很容易导致飞线脱落了。经过多次实验后，我最后用的办法如下：

1. 母座两侧焊盘刮开保护漆，焊接两个硬质铜针并弯折90度后插入原来主板插座的两个固定通孔中，最后焊接固定
2. 在后壳的电池仓位置开出容纳USB C母座主板的位置，并恰好卡住
3. 3D打印挡板放在原来插座孔中，避免主板直接暴露更美观，同时卡住了母座

图示如下：

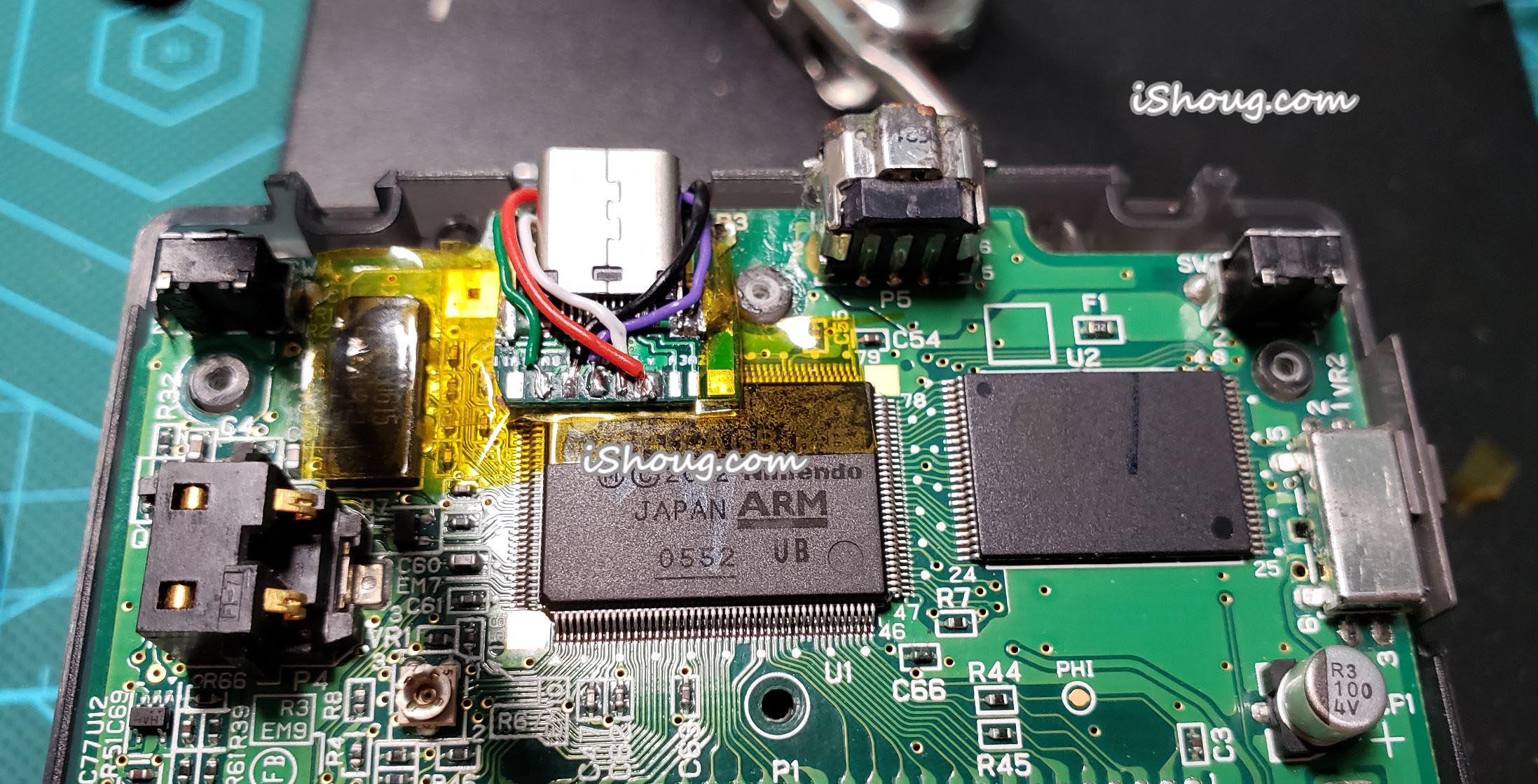

通过以上处理，最终把USB C基本完美固定和融合于GBA SP机壳了！从此不再需要带累赘的SP充电线，更可以直接用USB C接口的耳机享受立体声GBA游戏。

看到现在的朋友感谢了，请容忍我记录一下当时的历程，毕竟这也算全球第二台带USB C充电及音频输出的GBA SP机器，哈哈。如果到这里你已经自己磨拳擦掌了，那么可以看一下具体电路焊接图，左边是如果直接用原来插座的焊盘来飞线，右侧是如果像我这样焊盘都毁了情况用主板上其他焊盘飞线的方案。
